● 产品介绍

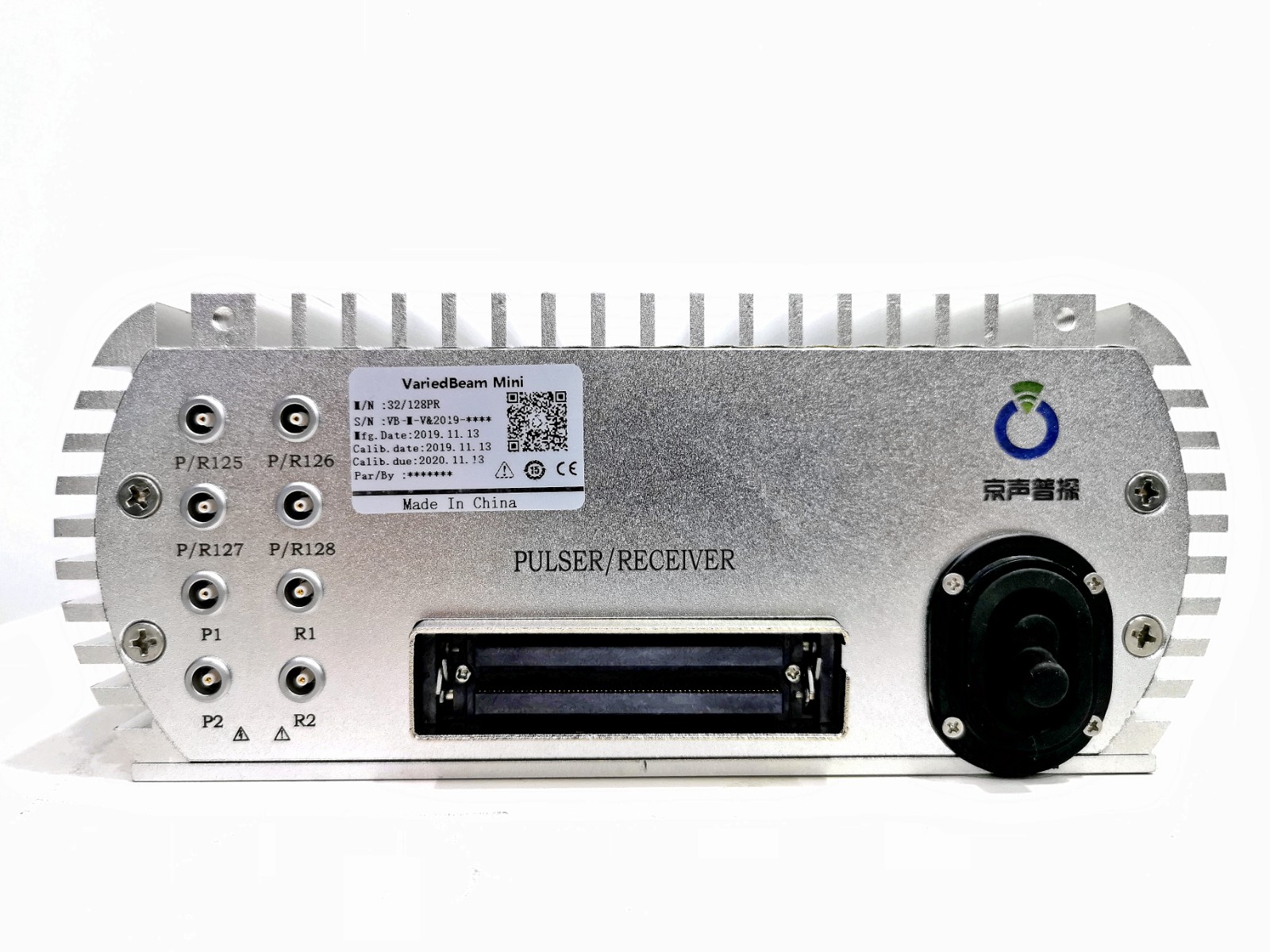

VariedBeam是由京声普探公司2017年推出的高可靠性超声相控阵检测系统，分为32/32、32/64和32/128三个子型号，拥有8个常规通道。由国内完全自主开发的超声相控阵产品，完全可以根据不同工业现场的检测要求进行定制式修改。
该产品经过铁路相关检测应用的考验，拥有高可靠性和稳定性。未来将用于更多检测行业。
● 系统技术参数
系统带宽（-6 dB） | 支持0.5~15 MHz带宽范围；抗混可调10 MHz或者15 MHz |
A/D采样频率 | 100 MHz |
脉冲发生器数量 | 32:128PR：32个连续晶片 |
探头接口 | 1个相控阵接口（可定制）；探头自动识别功能 4个专用UT通道 （8个接口，用于脉冲回波和一发一收配置） |
脉冲发生器 | 类型：双极性方波脉冲（支持单相脉冲发射方式） 发射电压：100V（200 Vpp/100V/50V/25V） 脉冲宽度： PA：5 ns～ 500 ns（步距为5 ns） UT：30 ns ～ 1000 ns（步距为2.5 ns） 重复频率：5Hz~10 kHz可调 数据处理0-1.2ms可调，分辨率5 ns |
接收器 | 增益： PA:80dB （46dB模拟+34dB数字） UT：120dB（数字） 频带（-6 dB）：1 ~ 10 MHz或1 ~ 15 MHz 延迟：0~10 μs，支持更高延时范围（定制），分辨率5 ns |
聚焦 | 发射：单点聚焦 接收：200 MHz 逐点动态聚焦 |
滤波器 | 根据工作频带自动调节 |
扫描类型 | B，C，S扫成像修正 (反映真实偏角，反射角，折射角与路径) |
声束数量 | 最大2048线 |
扫描角度范围 | -45°~ +45° |
扫描范围 | 0 ~ 1500 mm (钢纵波) |
材料声速 | 300 ~ 20000 m/s |
显示延迟 | 0 ~ 1500mm (钢纵波) |
DAC / TCG | 46 dB 动态范围，容量≥250 点 |
电源支持 | 100~240 V AC，40~70 Hz |
语言 | 中/ 英 |
测量单位 | mm / inch |
测量 | 可测量特定角度扫描线特定位置的回波幅度、声程、水平距离、垂直距离； 可测量图像上的水平、垂直位置及光标间距离 |
数据采集速度 | 高达50 MB/s |
